설비 모니터링 시스템은 설비의 가동·유휴·정지 상태와 알람을 실시간으로 수집하고 집계하는 관리 체계입니다. 설비가 멈춘 시점과 반복되는 유휴 구간이 데이터로 남으므로, 현장 화면을 확인하는 수준을 넘어 생산 운영과 대응 우선순위를 판단하는 근거가 됩니다.
※ 실제 수집 가능 항목과 연동 범위는 설비 제조사, 컨트롤러, 통신 방식, 현장 네트워크 조건에 따라 달라질 수 있습니다.

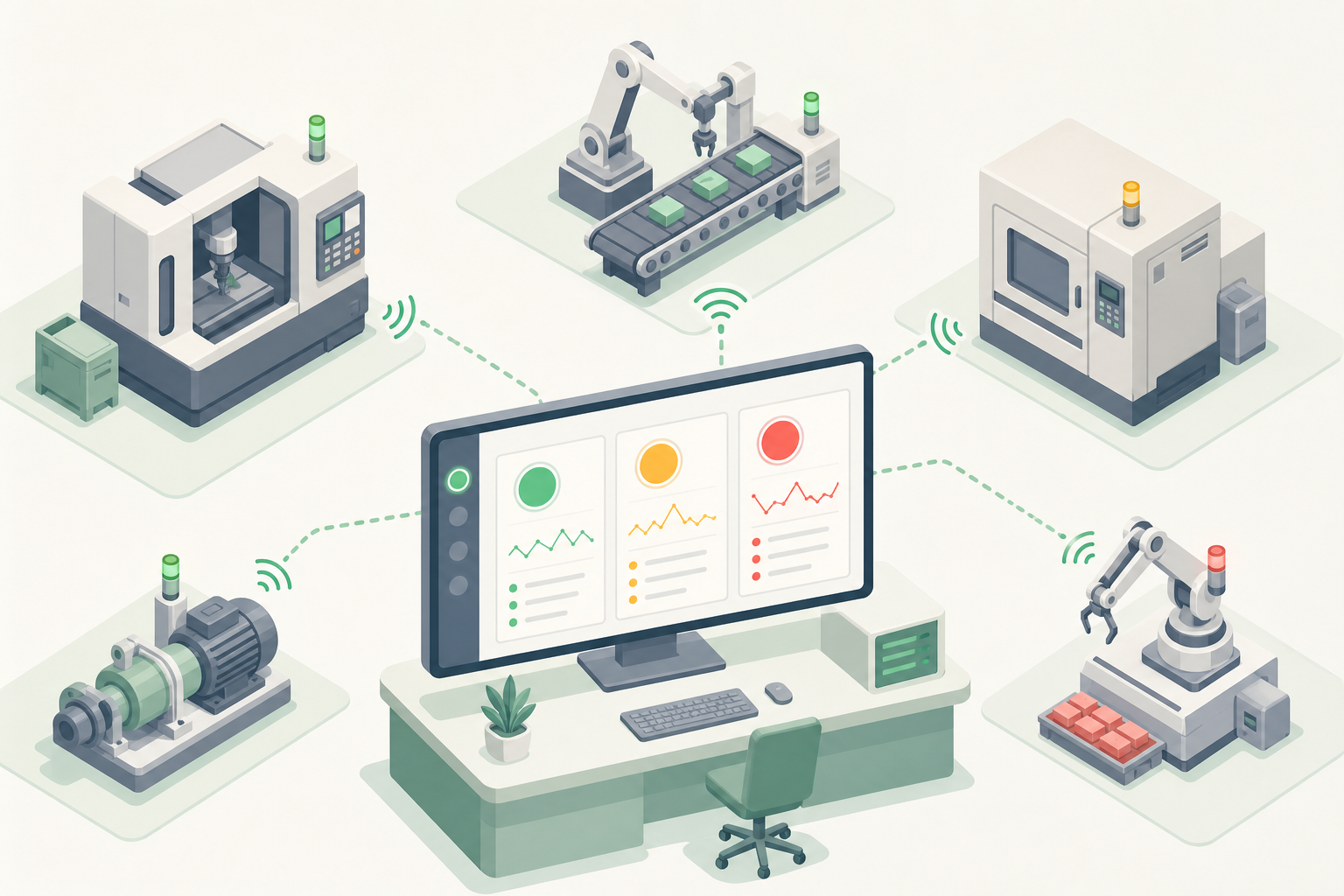

설비 모니터링 시스템(AIMS)은 개별 설비의 가동, 유휴, 정지 상태와 알람을 수집해 한곳에서 확인하는 시스템입니다. CNC, 사출기 등 여러 설비가 동시에 돌아가는 공장이라면 관리자가 현장을 일일이 순회하지 않아도 현재 상태와 이상 발생 여부가 한 화면에 모입니다.
실시간 확인만으로는 부족합니다. 핵심은 데이터를 기준으로 관리하는 방식입니다. 화면만 보면 설비가 멈췄다는 사실까지만 알 수 있고, 상태 이력이 쌓여야 어느 설비가 언제부터 정지했는지, 유휴시간이 반복되는 구간은 어디인지가 드러납니다.
수기 기록 중심의 현장에서는 기록 누락이나 상태 기준의 개인차가 생기기 쉽습니다. 설비 문제를 발견한 시점과 담당자에게 전달된 시점 사이에 공백이 생기면 짧은 정지도 생산 일정을 흔듭니다. 모바일 앱으로 외부에서도 가동 현황을 확인하고 알람을 받으면 이 대응 공백이 줄어듭니다.
먼저 확인할 기준
설비 모니터링이 필요한지는 설비 대수보다 현재의 판단 방식에서 드러납니다. 설비별 상태를 즉시 답하기 어렵거나 정지 원인을 사후에 추정하는 일이 반복된다면, 상태 데이터 수집과 기준 통일이 우선 과제입니다.
설비 수를 세기 전에, 현재 관리 방식에서 어떤 문제가 반복되는지부터 짚어 봅니다. 아래 항목 중 해당하는 내용이 몇 개인지 점검해 보십시오.
| 점검 항목 | 현장 확인 내용 |
|---|---|
| 1 | 가동·유휴·정지 시간을 집계하지 못하고 있습니다. |
| 2 | 설비 문제가 생겨도 즉각 확인하기 어렵습니다. |
| 3 | 생산·설비 데이터를 수작업으로 기록하고 있습니다. |
| 4 | 현장 정보를 전산으로 관리할 필요가 있습니다. |
| 5 | 견적 시 장비 임률의 근거를 확보하기 어렵습니다. |
5개 중 3개 이상에 해당한다면 설비 모니터링 시스템을 검토할 단계입니다. 가동시간을 집계하지 못하면서 견적이나 납기는 판단해야 하는 현장이라면, 어떤 데이터부터 확보할지 정하는 일이 먼저입니다.
진단 결과별 다음 행동
3개 이상이면 핵심 설비를 중심으로 도입 범위를 검토하십시오. 1~2개지만 특정 설비의 정지 원인이나 알람 대응이 걸린다면 그 설비부터 파일럿 범위를 잡습니다. 설비 목록, 상태 기준, 담당자 역할조차 정리되지 않았다면 순서가 달라집니다. 기초 정보를 정비한 뒤 연동 범위를 설계합니다.
중소공장이라면 처음부터 모든 설비와 모든 지표를 연결하는 대신 Standard로 시작해 데이터를 쌓고 필요한 범위를 넓히는 편이 실패 확률이 낮습니다.
도입 전에는 설비 제조사와 모델, 연식, 컨트롤러부터 확인합니다. 통신 포트와 설치 위치, 현재 네트워크 환경도 함께 봅니다. 같은 종류의 설비라도 컨트롤러와 통신 방식이 다르면 추출되는 데이터 범위가 달라집니다.

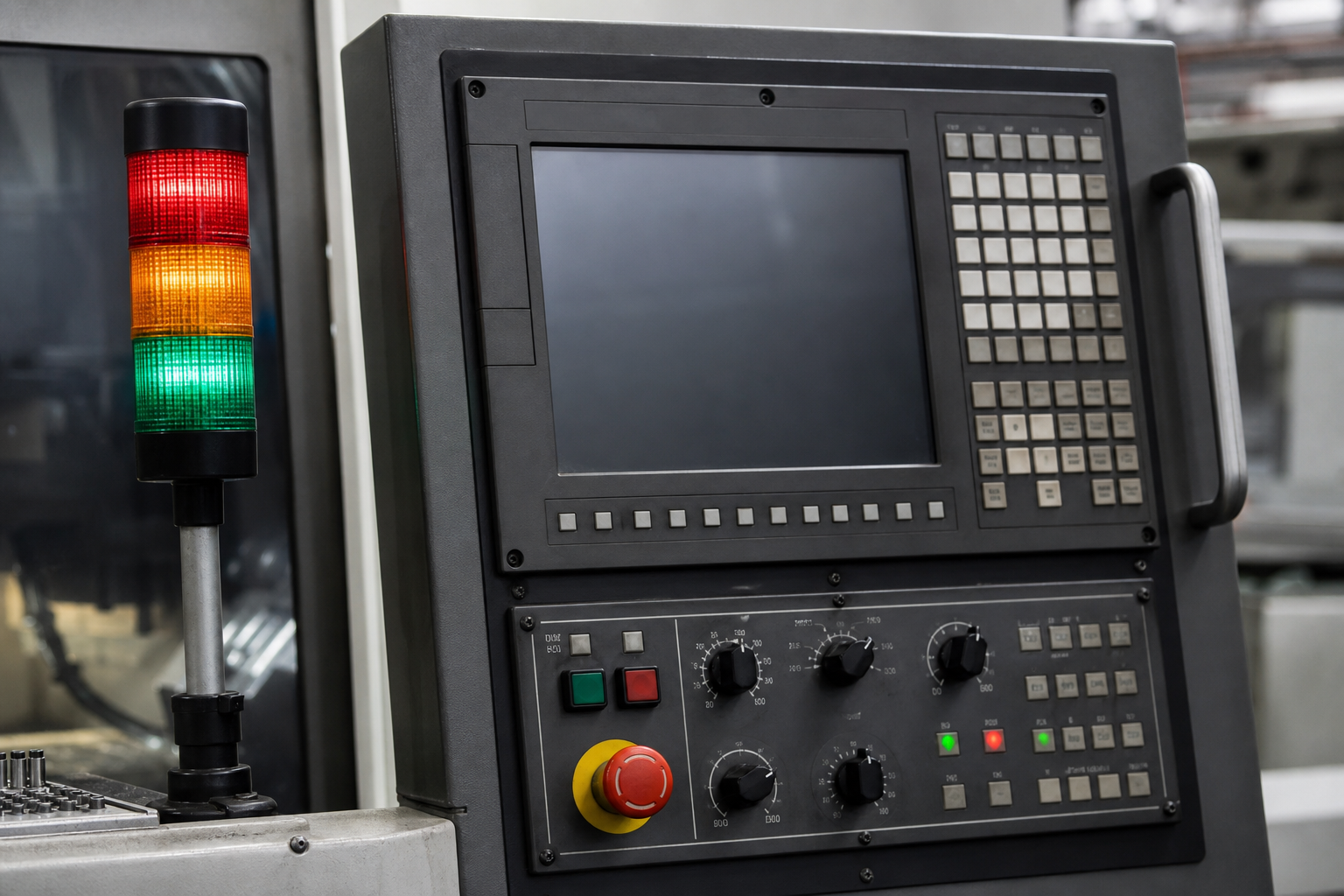

CNC는 상태·구동·프로그램·알람 등을 포함해 기본 11개 항목에서 확장 21개 항목까지 다룹니다. 사출기는 시간·위치·속도·압력 등 최대 42개 항목이 검토 대상입니다. 단, 실제 수집 범위는 설비 제조사와 통신 방식에 따라 현장 확인을 거쳐 정해집니다.
HD솔루션즈는 이 현장 확인 단계에서 보유 설비별 연동 가능 항목을 확인하고, 관리 목적에 맞는 구축 범위를 함께 검토합니다.
중요한 기준은 많이 수집하는 것이 아니라 관리 목적에 필요한 데이터를 고르는 일입니다. 가동률 개선이 우선이면 상태, 정지시간, 알람 정보부터 설계합니다. 공정 조건까지 함께 봐야 하는 현장이라면 그때 상세 항목을 확장합니다.
| 관리 목적 | 우선 확인할 데이터 | 도입 전 판단 질문 |
|---|---|---|
| 정지 대응 | 설비 상태, 정지 시점, 알람 | 누가 어떤 알람을 받고 대응할지 정해져 있습니까? |
| 가동률 관리 | 가동·유휴·정지 시간과 상태 기준 | 작업 준비와 계획 정지를 어떻게 분류할지 합의했습니까? |
| 공정 조건 검토 | CNC·사출기별 상세 수집 가능 항목 | 해당 항목을 실제 개선 활동이나 보고에 사용할 계획이 있습니까? |
설비 가동률은 계획 생산시간 중 설비가 실제 가동한 비율을 보는 지표입니다. 비교가 성립하려면 현장별로 가동시간, 유휴시간, 정지시간의 정의부터 같아야 합니다. 작업 준비시간이나 계획 정지를 어느 상태로 분류할지도 미리 합의해야 데이터 해석이 흔들리지 않습니다.

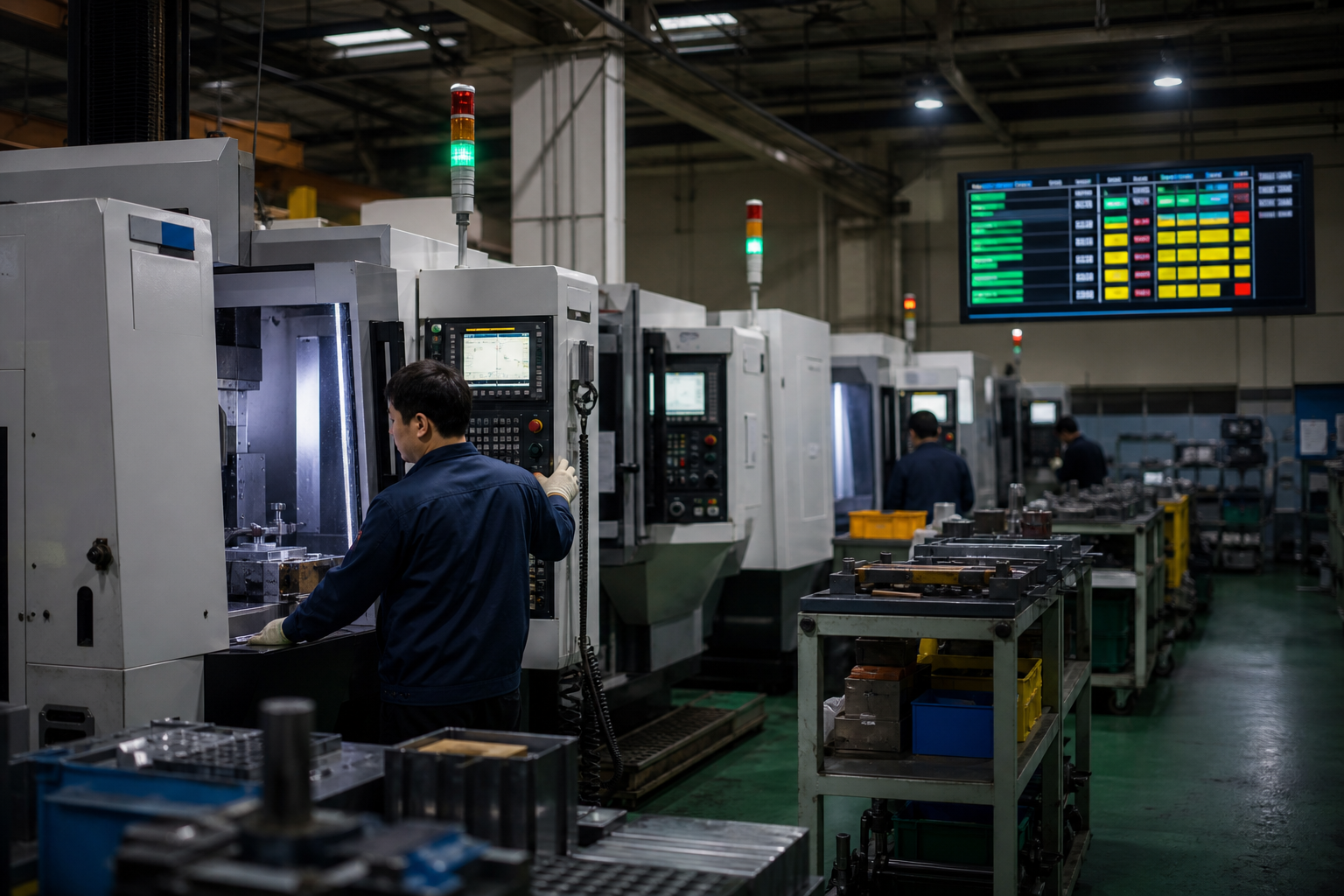

시스템이 가동·유휴·정지 시간을 집계하면 설비별, 공정별, 기간별 추이가 비교됩니다. 특정 설비의 유휴시간이 계속 늘어난다면 작업 배정, 소재 공급, 작업자 대기 같은 현장 흐름을 우선 점검할 근거가 생깁니다. 데이터가 원인까지 단정해 주지는 않습니다. 현장 확인의 우선순위를 정하는 자료로 씁니다.
가동률만 높다고 생산 관리가 끝나지는 않습니다. 설비 가동이 실제 품질과 납기 성과로 이어졌는지는 불량률과 납기준수율을 함께 조회해야 드러납니다. 정지 알람 발생 후 대응시간, 반복 정지 설비, 유휴시간 증가 구간도 개선 우선순위를 정하는 재료가 됩니다.
KPI는 회의 주제와 연결해야 합니다
가동률이 낮다면 상태 분류와 정지 구간을 먼저 봅니다. 불량률 변화가 크다면 해당 기간의 생산 조건과 현장 이력을 함께 짚습니다. 납기준수율이 문제일 때는 단일 설비의 상태만으로 답이 나오지 않아, 생산 계획과 설비 가동 현황을 나란히 놓고 확인합니다.
Standard는 가동 현황과 알람 확인이 필요한 공장을 위한 기본 구성입니다. 설비 상태를 투명하게 파악하고 주요 알람에 대응하려는 단계에 맞습니다.

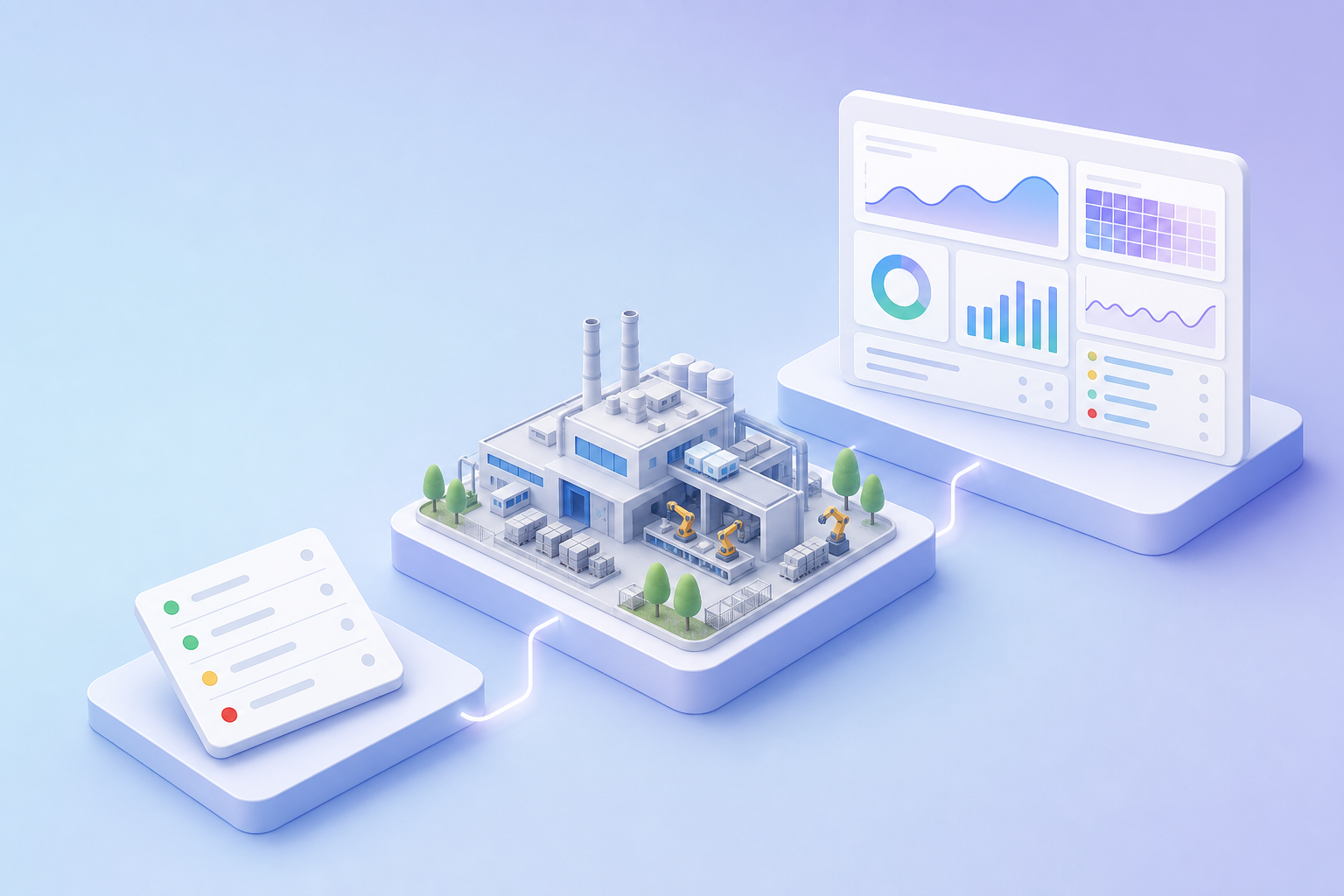

Standard+3D는 3D 공장 현황판으로 여러 설비와 현장 배치를 한눈에 보려는 공장을 위한 구성입니다. Advanced는 상세 데이터와 맞춤 리포트 5종이 필요한 공장을 위한 확장형입니다.
패키지는 설비 수만으로 고르지 않습니다. 관리 목적, 데이터를 볼 담당 인력, 보고 체계, 현황판 활용 필요성이 실제 기준입니다. 처음부터 Advanced가 맞는지는 상세 데이터를 누가 어떤 주기로 검토하고 어떤 보고서에 쓸지 정리해 보면 판단이 섭니다.
| 구성 | 판단 기준 | 주요 활용 범위 |
|---|---|---|
| Standard | 상태와 알람부터 관리 기준을 만들고 싶은 경우 | 가동 현황, 알람 기본 |
| Standard+3D | 현장 배치와 설비 상태를 한 화면에서 직관적으로 보고 싶은 경우 | 가동 현황, 알람, 3D 공장 현황판 |
| Advanced | 상세 데이터 분석과 정기 보고 체계가 필요한 경우 | 상세 데이터, 맞춤 리포트 5종 |
MES·TMS·FEMS·SPC 연계는 이후 단계에서 확장합니다. 연계 여부는 기존 시스템의 데이터 구조와 필요한 연계 목적, 운영 담당 부서를 함께 검토한 뒤 결정합니다.
설비 모니터링 시스템 가격은 소프트웨어 비용만으로 비교하기 어렵습니다. 설비 인터페이스 개발 여부, 설비 수, 수집 항목이 기본 변수입니다. 여기에 통신·네트워크 구성, 화면과 리포트 맞춤화, 기존 시스템 연계, 유지보수 범위까지 함께 확인해야 실제 도입 범위가 잡힙니다.
견적을 요청하기 전에 설비 리스트와 제조사·모델·연식, 컨트롤러 정보, 설치 위치, 현재 네트워크 상태를 준비합니다. 필요한 KPI와 보고서 양식, 알람을 확인할 담당자까지 함께 전달하면 관리 목적에 맞는 구성을 검토하기 수월합니다.
장비 임률 산정이나 견적 근거 확보가 목적이라면 가동시간 정의, 비가동 사유 분류, 데이터 보관 기준을 견적 단계에서 같이 논의합니다. 초기에는 핵심 설비에 Standard를 적용하고, 데이터가 쌓인 뒤 3D 현황판과 상세 리포트, 시스템 연계를 붙이면 현장 부담이 덜합니다.
| 구성 | 이런 경우에 적합합니다 | 가격 |
|---|---|---|
| Standard | 가동 현황과 알람 등 기본 모니터링부터 시작하려는 경우 | 견적 문의 |
| Standard + 3D | 현장과 유사한 3D 배치 화면으로 전체를 한눈에 보려는 경우 | 견적 문의 |
| Advanced | 상세 데이터와 맞춤 리포트 5종까지 필요한 경우 | 견적 문의 |
| 설비 인터페이스 확장 | 보유 설비(CNC·사출기·PLC)별 연동 항목 추가가 필요한 경우 | 견적 문의 |
※ 구성과 범위, 계약 조건에 따라 공급 조건이 달라져 표준 단가 대신 구성 기준 견적으로 안내드립니다.
1) 현장 진단
설비 현황과 통신 가능 여부, 현재 업무 흐름, 개선 목표를 확인합니다. 설비 목록을 놓고 우선 연동 대상과 인터페이스 확인이 필요한 대상을 갈라 둡니다. 핵심 설비와 우선 KPI가 정해지면 수집 범위의 군더더기가 줄어듭니다.
2) 설계
수집 데이터, 상태 기준, 알람 조건, 사용자 권한, 대시보드와 리포트 요구사항을 정리합니다. 현장 용어와 시스템 상태명이 어긋나면 운영 중에 혼선이 생깁니다. 가동·유휴·정지의 기준은 현장 담당자와 함께 맞춰 둡니다.
3) 구축·검증
실제 설비 상태와 화면 데이터가 일치하는지, 알람이 정상 수신되는지, 모바일에서 가동 현황이 보이는지 점검합니다. 정상 가동 상태만 봐서는 부족합니다. 정지와 알람이 발생한 상황에서 담당자에게 필요한 정보가 실제로 전달되는지까지 검증합니다.
4) 운영·확장
주간 KPI 리뷰를 정례화하고 반복 정지 원인을 개선 과제로 연결합니다. 운영 데이터가 쌓인 뒤에 상세 데이터, 맞춤 리포트, MES·TMS·FEMS·SPC 연계를 검토하면 확장 목적이 더 분명해집니다.
HD솔루션즈는 250여 고객 구축 경험과 30년 기술지원 경험을 바탕으로 현장 조건에 맞는 구축 범위를 검토합니다. 공급사를 비교할 때는 구축 경험만 보지 마십시오. 설비 인터페이스 확인 방식과 기술지원 범위, 유지보수 조건을 계약 전에 구체적으로 확인해 두십시오.
금형·부품 제조사의 사례에서는 도입 후 기계 가동률이 20% 향상됐고, 견적 시 장비 임률의 근거도 확보했습니다. 단, 이 결과는 설비 조건과 생산 품목, 운영 방식, 현장의 개선 활동에 따라 갈립니다. 그래서 각 공장의 기준 데이터와 운영 과정을 함께 봐야 합니다.
가동 데이터가 쌓이면 감에 의존하던 생산 계획과 납기 판단에 근거가 붙습니다. 다른 사례에서는 외부에서도 모바일 앱으로 가동 현황을 파악하고, 문제가 생기면 곧바로 대응해 일정 차질을 막았습니다. 모바일 확인이 현장 방문을 대체하는 기능은 아닙니다. 대응이 필요한 상황을 더 빨리 인지하는 수단에 가깝습니다.
사용자 관점에서는 “CAM 작업자가 아니어도 쉬운 화면으로 누구나 사용”했다는 후기가 중요합니다. 기능이 아무리 많아도 현장 화면이 복잡하거나 교육이 부족하면 활용률은 떨어집니다. 현장 작업자와 관리자, 경영진이 각각 어떤 화면과 지표를 확인할지 구분해 두십시오.
성과를 확인하는 운영 기준
도입 전과 후를 비교하려면 같은 상태 정의와 같은 기간 기준을 적용합니다. 가동률 변화만 볼 일은 아닙니다. 반복 정지 설비가 줄었는지, 알람 확인과 대응이 빨라졌는지, 장비 임률과 견적의 근거로 데이터를 쓰고 있는지를 함께 점검합니다.
시스템 모니터링은 설비나 시스템의 상태, 이상 알람, 운영 데이터를 계속 확인하고 기록하는 활동입니다. 제조현장에서는 설비의 가동·유휴·정지 상태를 파악하고 이상 상황에 대응하는 업무를 가리킵니다.
설비 관리 시스템은 설비 상태, 운영 이력, 알람, 점검과 유지관리 관련 정보를 관리하는 체계입니다. 설비 모니터링 시스템은 이 가운데 실시간 상태 수집과 가동 데이터 분석을 맡습니다.
모니터링은 일반적으로 ‘관찰’, ‘점검’, ‘상태 확인’으로 표현합니다. 제조현장에서는 설비 상태를 꾸준히 확인한다는 의미로 가장 많이 씁니다.
설비별 가동·유휴·정지 상태와 알람을 확인하고, 정지 원인과 대응시간을 관리합니다. 설비별 가동률 추이, 반복 정지 구간, 유휴시간 변화를 분석해 생산 운영과 유지관리의 개선 과제를 찾는 일도 여기에 들어갑니다.
설비 가동률은 계획 생산시간 중 실제 가동한 시간의 비율로 계산합니다. 계획 생산시간, 실제 가동시간, 유휴시간, 정지시간과 각 상태의 분류 기준이 필요합니다. 비교 전에는 계획 정지와 작업 준비시간을 어떤 상태로 볼지도 정해야 합니다.
연동 가능 여부는 설비 제조사, 연식, 컨트롤러, 통신 포트, 통신 방식에 따라 달라집니다. CNC는 기본 11개부터 확장 21개 항목, 사출기는 최대 42개 항목까지 검토할 수 있으며 실제 범위는 현장 확인 후 결정합니다.
견적 문의 시 보유 설비의 종류와 제조사·모델, 현재 관리 방식, 희망하는 모니터링 범위를 알려 주시면 현장 조건에 맞는 검토에 도움이 됩니다. 견적 문의에 내용을 남겨 주십시오.
설비 모니터링 시스템의 출발점은 현장에서 반복되는 판단 지연을 줄이는 데 있습니다. 모든 데이터를 모으는 일이 먼저는 아닙니다. 핵심 설비의 가동과 정지 기준을 맞추고, 담당자가 매주 확인할 KPI와 알람 대응 역할을 정해 보십시오. 데이터가 현장 회의와 개선 활동, 견적 근거에 실제로 쓰일 때 모니터링은 운영 기준으로 자리 잡습니다. 상세 분석과 시스템 연계는 데이터 활용 목적이 분명해진 뒤에 확장합니다.
HD솔루션즈는 설비 모니터링(AIMS)의 공급과 함께, 보유 설비별 연동 가능 항목 현장 확인, 단계별 구축(Standard부터 확장), 현장 교육과 운영 기술지원까지 제공합니다. 250여 제조 현장 구축 경험이 바탕입니다.
우리 공장의 연동 가능 범위와 우선 도입 대상, 필요한 구성은 무엇인지 궁금하시다면 견적 문의로 남겨 주십시오. 현장 기준으로 안내드립니다.
